遠傳壓力表的 1、2、3 端中，其中有兩端，在沒有壓力時，電阻值在 30 歐左右。隨著壓 力的上升，電阻值最大為 350 歐左右。將遠傳壓力表兩端接到 A，與 B 兩端，然后將 C 與 B 短接。記得，將分度號改成 3 歐－35 歐（遠傳壓力表），將你的遠傳壓力表的量程正 確設置。一般來說，遠傳壓力表的零點與滿度與標準（30 歐與 350 歐）有偏差。
電阻遠傳壓力表如何接變頻器

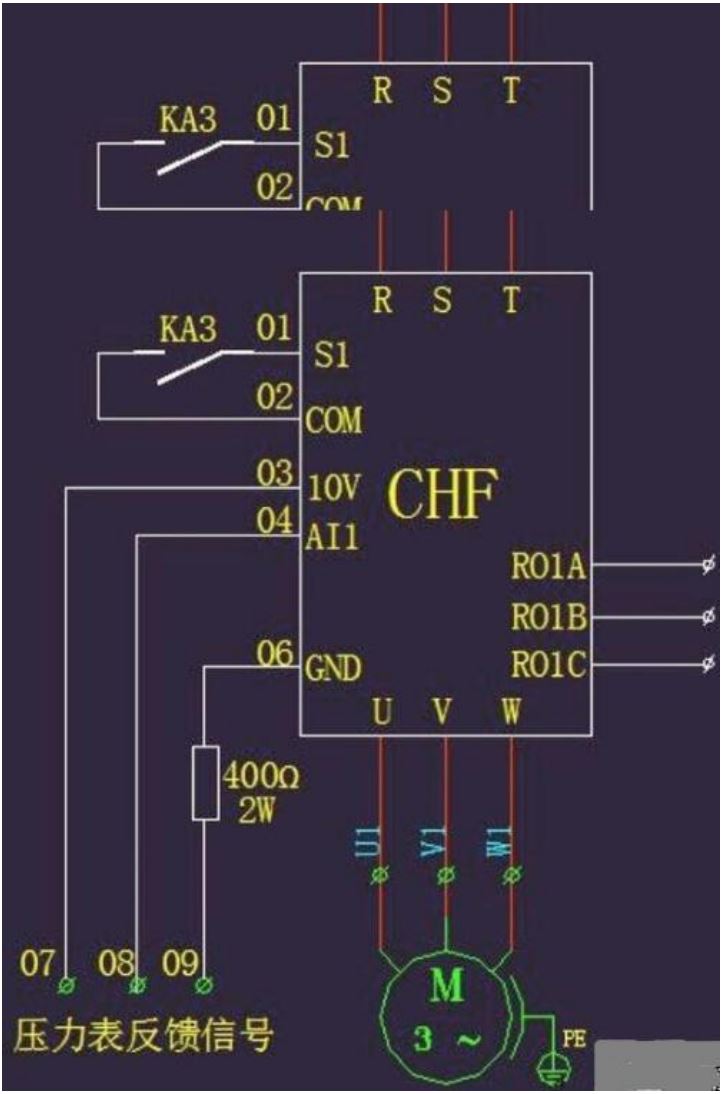

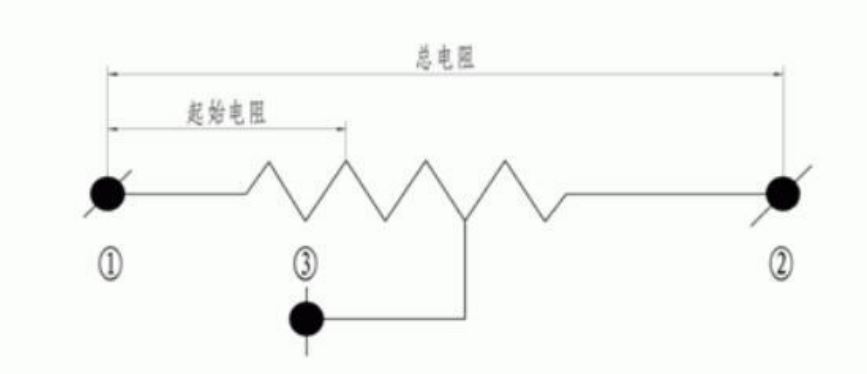

電阻式遠傳壓力表的工作原理：此儀表有彈簧管壓力表和滑線電阻式傳感器組成。被測 變量壓力發生改變，彈簧管末端產生位移，由傳動系統帶動指針在壓力表刻度盤指出相 應壓力值，實現就地指示，其次通過傳動系統帶動電刷在電阻滑行，實現遠傳。電阻式 壓力表的起始阻值在 3-20Ω ，滿度阻值在 340-400Ω 。 電阻式遠傳壓力表與變頻器接線 電阻式遠傳式壓力有的能接受 0-6V 電壓，有的能接受 0-10V 電壓。變頻器控制器面板的 接線端子是 V+、AI、0V 三個接線端，其中電源 V+是 10V 電壓的。如果電阻式遠傳壓力表 選用 0-6V 電壓的還需要在變頻器控制器面板的 0V 端串聯一個 400Ω 電阻進行分壓，使 電阻式遠傳壓力表的電壓在 6V 以內確保遠傳壓力表正常工作。 電阻式遠傳壓力表三根線，其中有一組線的電阻值是滿度值、還有一組是起始值、最后 一組是介于起始值與滿度值之間。其實就是滑動電阻兩頭的兩根線再加上滑動觸頭一根 線?；瑒?dòng)電阻的兩根線分別接變頻器控制面板的電源端子 V+和 0V 端子，滑動觸頭那根線 接 AI。
電接點壓力表是帶開關量輸出的機械式壓力表。它只能將被測變量壓力的最大值或最小 值通過開關信號發送給變頻器，用于控制水泵的啟停。電接點壓力表由繼電器、接觸器 等電氣元件進行轉換，跟變頻器的多功能端子連接。目的實現對水泵的啟動運行與停止 運行控制。 由于生產變頻器的廠家眾多，因此接線端子標識不一定是統一的，例如模擬量接線端子
由于生產變頻器的廠家眾多，因此接線端子標識不一定是統一的，例如模擬量接線端子 或者開關量接線端子都是有差異的。相應的變頻器接線還需查閱使用說明書，安全第一。
