冷庫電控箱的設計思路必須與制冷系統相匹配使用，以平穩有效地使冷庫各個設備完美協調地運行；同時也要充分考慮各種突發事件下如何應對并及時通知管理人員，如：燈光鈴聲報警、電話短信報警及相關設備快速響應等。
常見突發事件如下：
1）冷庫超低溫或高溫報警；
2) 制冷系統報警，如：高低壓保護；
3) 溫度異常，如：溫度傳感器數值異常；
4) 冷庫內困人，指有人員被鎖在冷庫內求救；
5) 冷庫設備斷電報警；
6) 除霜發熱絲故障報警；
7）冷庫室內機風機過載報警；
8) 制冷壓縮機過載報警；
冷庫常規的被控設備如下：
1) 開門/關門電動機；2) 燈光照明；3) 門發熱絲和排水發熱絲；4) 制冷設備(壓縮機和室內風機)；5) 除霜發熱絲； 6) 庫內擾流風機多臺；7) 溫度檢測；8) 運行指示燈；9) 燈光報警鈴聲設備；10) 庫內求救按鈕等。
現在以二臺制冷設備的中小型冷庫電控箱為例作圖文詳解：

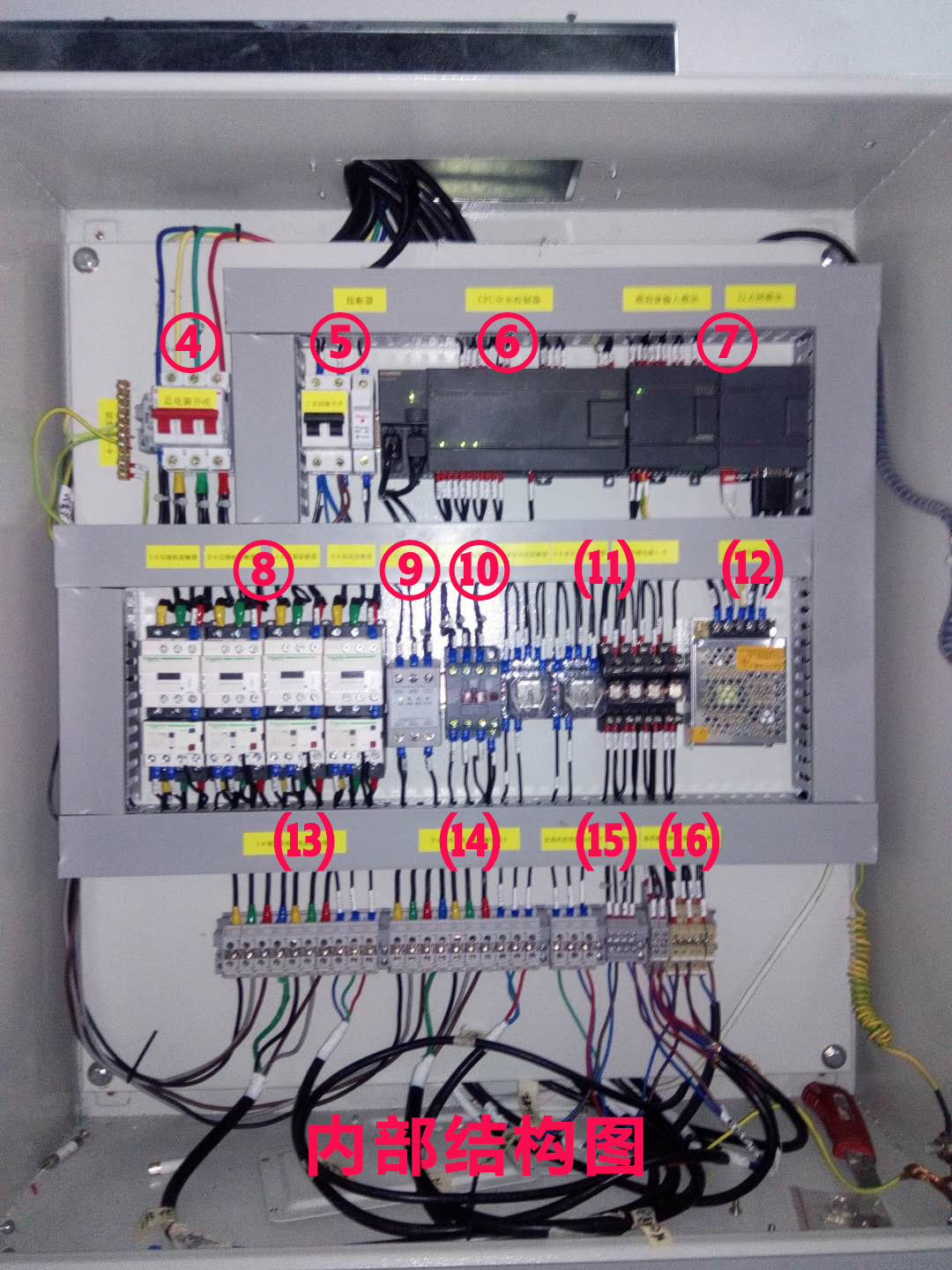

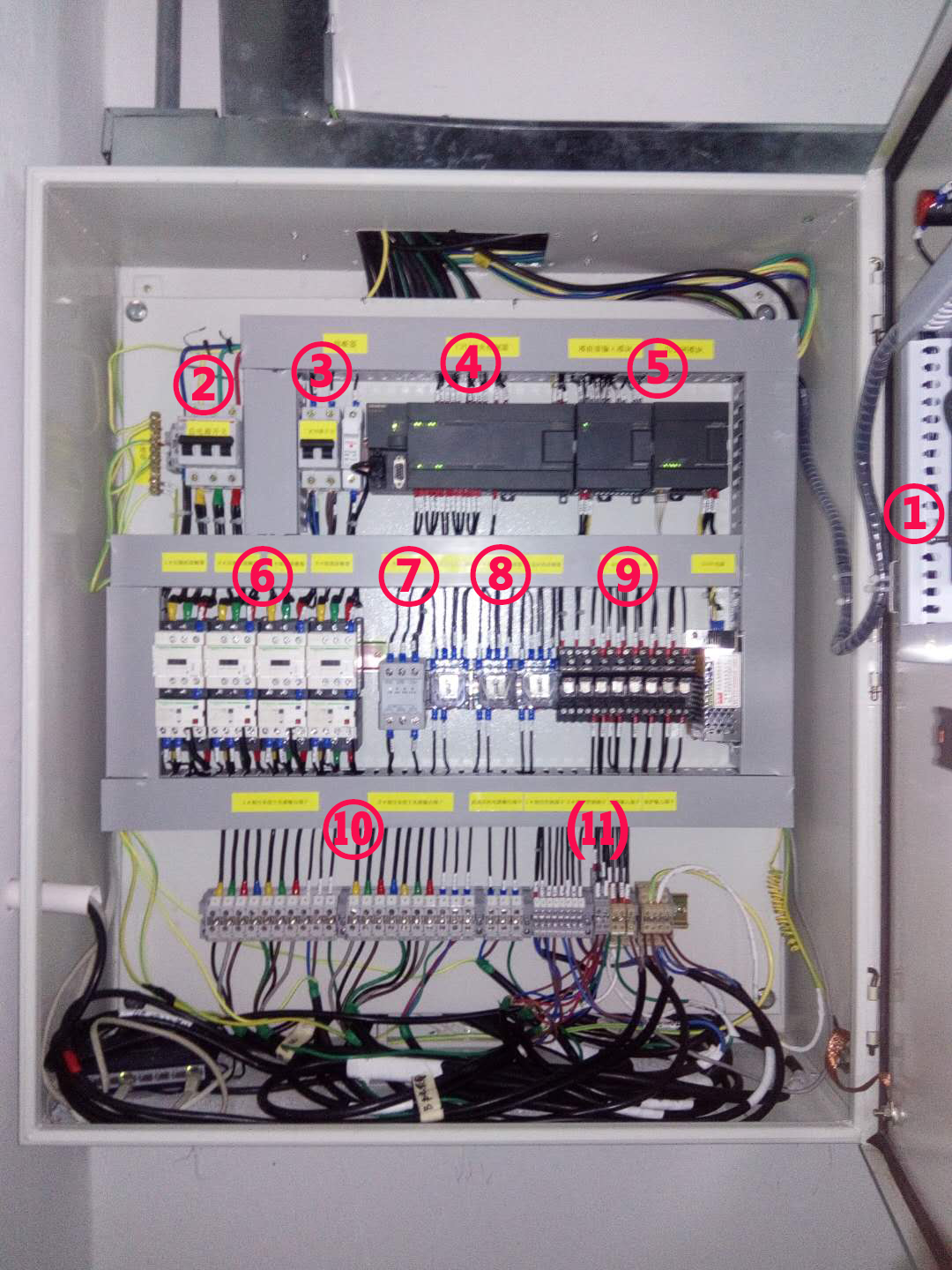

以上是雙制冷系統的冷庫電控箱內部結構圖，各部件具體使用說明如下：

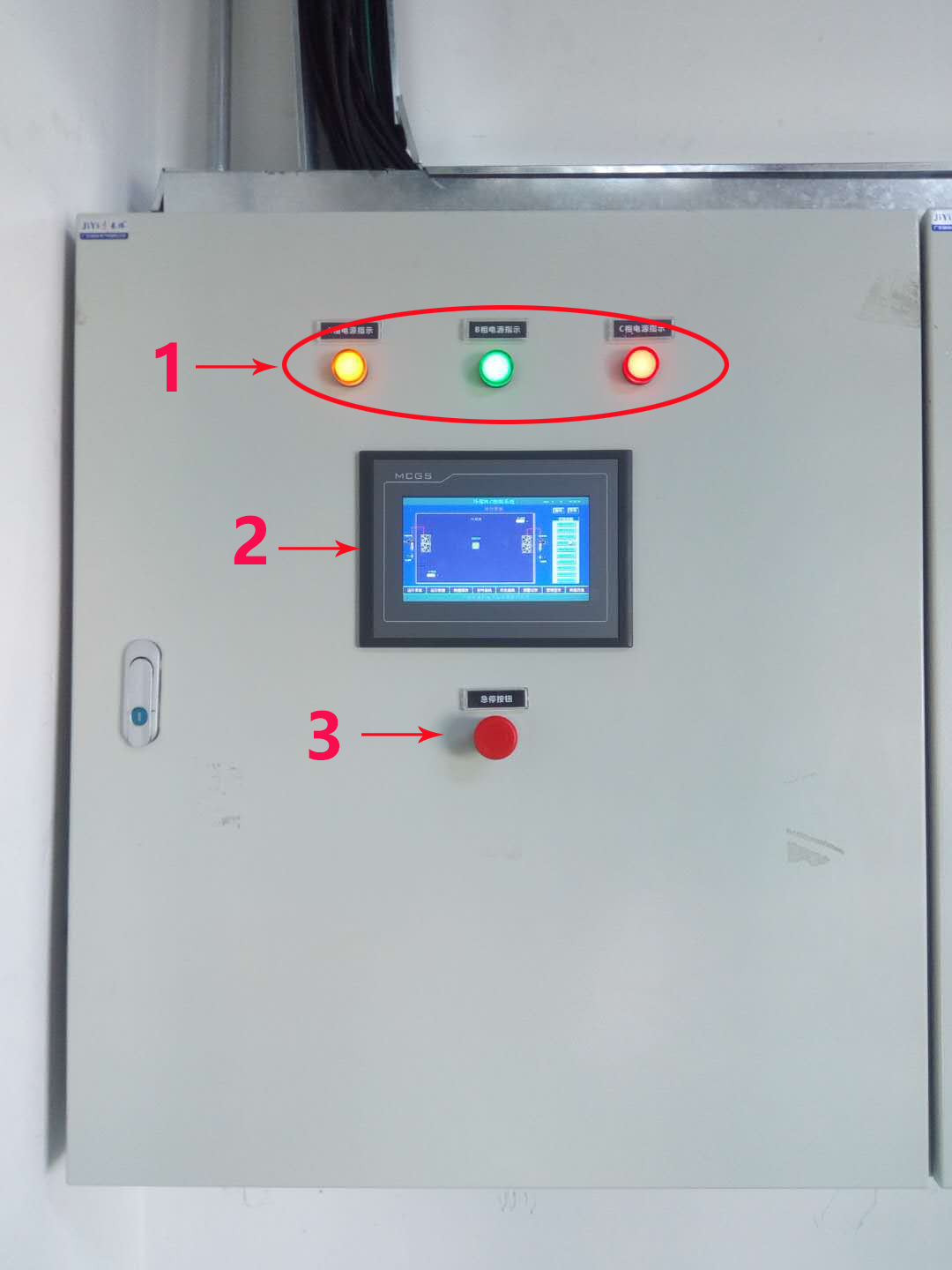

圖中標注①指示燈____表示是否正常供電。
圖中標注②觸摸屏____實現人機交換界面; 其作用就是啟動/停止；參數設置；數據查詢；報警記錄等。
圖中標注③急停按鈕____應急突發事故，制冷設備瞬間停止。
圖中標注④電源總開關___冷庫所有用電設備的總開關。
圖中標注⑤二次回路總開關__PLC、觸摸屏、指示燈及中間繼電器等電源開關。
圖中標注⑥PLC主控制器__冷庫智能控制中心，內置程序。
圖中標注⑦PLC擴展模塊__數字量及模擬量輸入輸出，如溫度檢測。
圖中標注⑧交流接觸器__分別控制二臺制冷機組及相應的除霜發熱絲。
圖中標注⑨相序保護__防止反相序運轉，輸出常閉觸點給PLC.
圖中標注⑩交流接觸器__控制擾流風機的啟動或停止。
圖中標注⑾小型中間繼電器__用于PLC數字輸入輸出隔離繼電器。
圖中標注⑿24V開關電源__PLC、觸摸屏及溫度傳感器的供電。
圖中標注⒀⒁接線端子__外接壓縮機、室內風機及發熱絲等。
圖中標注⒂⒃接線端子__外接數字、模擬信號輸入輸出；庫內照明燈、報警鈴聲、門發熱絲、排水管發熱絲等。
---------------------------------------------------------------------------------------------------------------------------------------
這套冷庫電控箱是一套基本小單元控制箱，還有很多功能未完備，比如：庫內求救、電話、短信報警均未加入，主要客戶在訂購時不需要這方些功能，且價格方面也不足以增加這些的功能。
